产品介绍

SP-4530BS

电子花样机
  • SP-4530BS-H/M/X
  • 视频1
  • 视频2

产品特点

  • 电子夹线器
  • 超大缝纫范围
  • 精确稳定的线迹
  • 三工位旋转式工作台（选购）
  • 面线夹持装置
  • 支持条码扫描自动切换花样（选购）

引用伺服系统

改进了传统步进电机的送料方式，在以往分辨率为0.05mm的基础上提高了5倍，使用伺服系统控制，分辨率达到了同行业至高的分辨效果，在缝制一个花样过程中，分辨率达到0.01mm，并且送布方式更快，噪音与以往机种相比，下降了10db，线迹也取得了更大的改善。

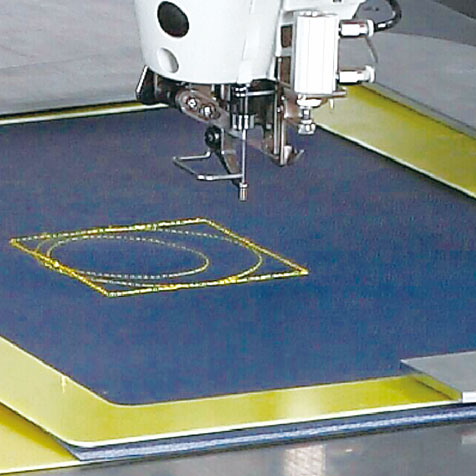

精确稳定的线迹

采用高精度伺服控制送布机构，拥有定位补偿软件控制系统，在高速缝纫/厚料缝纫时依然能实现精确稳定的缝纫线迹，有效改善了传统机型会出现的偏位、跑位现象。

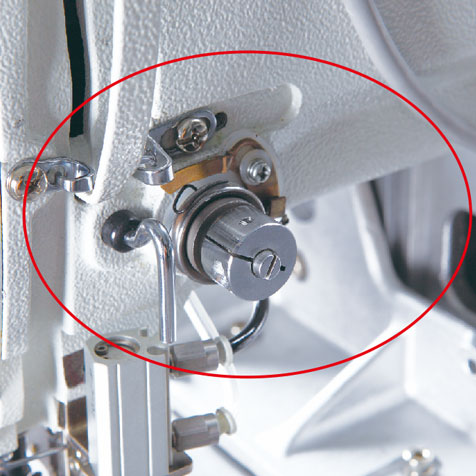

电子夹线器

剪线后线头余量更少,根据产品要求可变多段线张力调节,使缝制线迹更美观

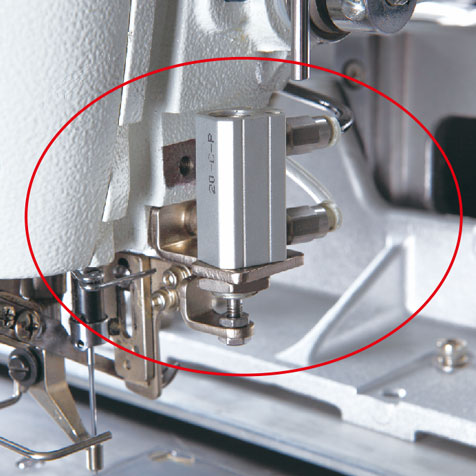

面线夹持装置

有效防止缝纫开始时面线脱针现象,有效防止鸟巢现象发生。

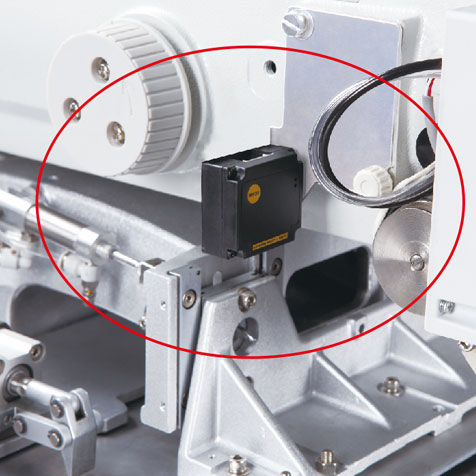

自动扫描切换花样缝制装置(选购)

无需手动操作,可实现扫描器自动扫描自动连续切换花样,有效防止了手动切换旧有方式造成的费时费力,甚者操作失误造成故障继而影响正常作业。

三工位旋转式工作台（选购）

  • 适用于多品种小批量多层组合模板
  • 缝制与装夹同步，消除人员/机台等待的时间浪费，提高工作效率
  • 自动对位、自动扫描启动缝制花样
  • 可连续自动切换多种花样
  • 可实现同一面料上多层次组合花样同一机台连续缝制来缩短生产周期

技术参数

  • 型号
    线迹型式
    最高缝纫速度
    缝制区域
    送布装置
    针距
    最大针数
    压脚驱动方式
    压脚高度
    两步压脚
    间歇压上升量
    间歇压上行程
    使用旋梭
    扫线装置
    切线装置
    夹线器
    马达
    电源
    气压
    机器尺寸
    包装尺寸
    重量
  • SP-4530BS-H/M/X
    单针平缝
    2,800 rpm
    最大450×300 mm
    伺服马达驱动
    0.05 - 12.7mm
    20,000针/1个图案
    气动
    最大30 mm
    一体式压脚
    22 mm
    0或2 - 10 mm（出厂设置：3mm）
    两倍摆梭（标准摆梭是选购件）
    标准装备
    标准装备
    可变电子夹线器
    AC伺服马达550W
    单相100~120V、200~240V、三相200~240V、380~415V、350V
    0.5 Mpa 1.8 L/min
    1200×1100×1400
    1300×1200×1500
    300Kg
